モーター選定の方法について

特性曲線について　◆　選定の要点　◆　電気ノイズ対策

モーターの選定にあたっては次の点を参考にして御相談下さい。

尚、当ホームページ上のカタログに掲載の仕様、寸法等は、製品改良のため予告なく変更することがあります。予めご了承ください。

特性曲線について

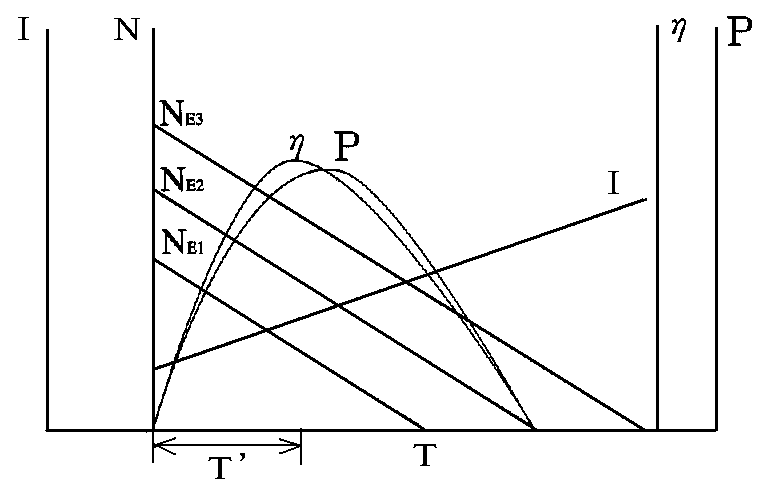

特性曲線グラフ

Ｅ：電圧（Ｖ）
Ｉ：電流（Ａ）
Ｎ：回転数（min-1）
Ｔ：負荷トルク（mN･m）
Ｐ：出力（Ｗ）
η：効率（％）

○電流および回転数は、負荷トルクの変化に対してほぼ直線的に変化します。
○電圧をＥ₁、Ｅ₂、Ｅ₃と変化させた場合、回転数がＮ_E1、Ｎ_E2、Ｎ_E3 の様に平行移動のような
　　関係になります。
○出力は、Ｐ＝1.046・Ｎ・Ｔ×10^-4（Ｗ）
○効率は、η＝（（Ｐ×１００）／（Ｅ・Ｉ））（％）
　使用可能なトルクは図のＴ'で示すところが推奨される範囲です。
　（トルク0～効率最大の近傍）

ここをクリックして下さい。
製品仕様要求ページへジャンプします。

ＴＯＰへ

選定の要点

○使用後紹介に際しては、CHECK SHEETの項目がポイントとなります。
○おおよその目安が決まりましたら、次の点を確認の上お問い合わせ下さい。
　●電源の種類　　　　　●ノイズに対する影響
 　●使用電圧範囲　　　 ●使用環境
 　●制御方法　　　　　　 ●負荷変動
 　●運転モード
○上記の項目は、耐久時間に大きく影響します。又、この関連よりモーターサイズの選定
　　にも影響しますので、御相談下さい。

ここをクリックして下さい。
製品仕様要求ページへジャンプします。

ＴＯＰへ

電気ノイズ対策

モーターの発生する電気ノイズ対策
電気ノイズ対策として、電解コンデンサー、バリスター、コイル等を内蔵することが出来ます。
また、モーター外付コンデンサー、フェライトコア等の外部での電気ノイズ部品の取り付けも可能です。
なお一層厳重な対策が必要な場合は御相談ください。
